注：E,额定压力为16MPa、   F,额定压力为20MPa

规格尺寸

注：订购时请说明轴伸形式(圆柱平键，花键，扁口，圆锥)，默认形式是常用圆柱平键型。其中平键型轴伸标准直径为16mm.用户如需18mm轴伸可选用我司CBTt 加强型防爆高压泵或致电021-66981073咨询订购。

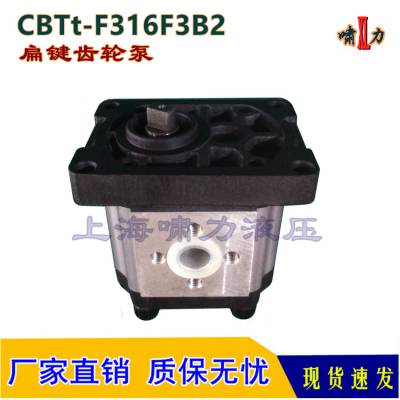

液压齿轮泵怎样选型时要考虑的因素有工作压力、流量、转速、定量或变量、变量方式、容积效率、总效率、寿命及原动机的种类、噪声、压力脉动率、自吸能力等,还要考虑与液压油的相容性、尺寸、重量、经济性、维修性等：这些因素,有些已写在产品样本或技术资料里,要仔细研究,不明确的地方咨询正规齿轮泵生产厂家关于液压齿轮泵怎样选型订购方法.    一些常用的液压齿轮泵系列选型规格表如下，用户可根据自己的机械设备所需的压力流量等数值选择下表中匹配的型号，直接点击进入即可查看对应型号的具体安装尺寸和工作参数以及使用说明等详细信息，或请一直往下拉本页查询详情。***************************************************************************一）CBTt防爆裂齿轮泵       本泵是针对高要求工况设计开发的加强型防爆齿轮油泵。采用了高强度铝壳泵体、加强型铸铁端盖、高密度精钢啮合齿轮为主体，配以自带内泄槽的浮动轴套及抗磨耐腐骨架油封装置，解决了以往国产泵遇瞬间冲击力超压造成泵体爆裂或急速漏油等常见现象。具有运行平稳效***、噪声低压力高、外形美观使用寿命长等优点，正常使用情况下，寿命为普通齿轮油泵2~3倍。目前已广泛应用于车辆船舶、工程建筑机械、起重运输机械、矿山机械、轻工机械、农业机械等液压系统中。是当前进口高压系列泵的替代品。

型号说明

具体工作参数

规格尺寸

二）CB-FC抗冲击齿轮泵           CB-FA（FC）型齿轮泵采用高强度铸铁三片式结构，挠性侧板，滑动轴承的中高压齿轮泵，本系列泵工作效***，运行稳定、维修方便、对冲击负荷的适应性好，适用于工程机械、起重运输机械、矿山机械、农业机械及其他机械液压系统。型号说明具体参数

规格尺寸

三）CBN高压齿轮泵    CBN-E(F)系列齿轮泵是液压系统中最常用动力元件。本泵采用高精度齿轮、高强度铝合金壳体、双层浮动轴套及DU衬套，使其具有结构紧凑密封性强、运行平稳、效***、噪声低、使用可靠并能长期保持高效率运作等优点。本泵也可选配专用内插式电机，安装后可比传统油泵电机组整体长度缩短三分之一以上，***节省安装空间，同心度更佳，有效防止泵轴长时间径向磨擦油封引起的渗油漏油现象。广泛适用于汽车、工程机械、起重运输机械、矿山机械及农业机械等液压系统中。型号说明具体参数

注：E,额定压力为16MPa、   F,额定压力为20MPa

规格尺寸

四）CBN大流量齿轮泵     CBN-E500系列大排量齿轮泵采用了高精度齿轮及高强度铝合金壳体。在设计上采用轴向间隙自动补偿技术，流量大压力高、效***、噪声低、使用可靠等优点，同时还可按客户要求表面进行磷化处理，广泛适用于车辆船舶、工程机械、起重运输机械、矿山机械、轻工机械、农业机械等液压系统中。

型号说明具体参数

 注：另有CBN-F5**加强型系列，压力可达25MPa，额定压力20MPa。安装尺寸与E系列一致。规格尺寸

五）CBK小流量齿轮泵      CBK-F系列齿轮泵系高压小排量齿轮油泵，由一对高强度齿轮、轴套、泵体、前盖、后盖 等主要部件组成，轴向间隙由高精度浮动轴套自动补偿，使产品具有很高的机械效率和容积效率，该泵噪音低、重量功率比小，压力可达25MPa,弥补了国内以往CBN系列泵压力不足的缺点，能适应各种交流和直流液压动力单元和中小型液压系统，目前已推广应用于车辆船舶、工程建筑机械、起重运输机械、矿山机械、轻工机械、农业机械等液压系统中。是当前进口同类列泵的替代品。

型号说明具体参数

规格尺寸

(一)后盖进油前盖出油

(二)后盖进油后盖出油

(三)泵体进油，泵体出油

六）CBF高速高压泵     CBF-E齿轮泵是针对高转速工况要求设计开发的齿轮油泵。采用了高强度铝壳泵体、加强型拉丝端盖、高密度精钢啮合齿轮为主体，配以自带内泄槽的浮动轴套及抗磨耐腐骨架油封装置。整体上运用圆弧泵体设计，使运行流量更均匀，转速更高，运行平稳效***、外形美观使用寿命长等优点，正常使用情况下，寿命为普通齿轮油泵2~3倍。目前已广泛应用于车辆船舶、工程建筑机械、起重运输机械、矿山机械、轻工机械、农业机械等液压系统中。是当前进口高压系列泵的替代品。型号说明具体参数规格尺寸

*****齿轮泵使用维护说明

1）泵轴如与电机分体联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不能有过紧或轻重不匀的现象。2）泵轴如与电机孔直插联接，泵轴与孔的配合间隙应在0.02-0.03mm之间，不允许强行敲打，以免泵轴卡死。3）泵的进油管径不能小于或大于泵的进口直径，进油管路设计时竟可能短且弯头尽量少，出油管径不得小于进油管径的3/4。安装前应将管路内壁用高压油清洗干净，避免有硬颗粒杂物进入，进油管须安装过滤器且过滤器流量应在泵流量的二倍以上，进油管路部分的所有接头密封要牢固不能漏气。4）安装完毕后电动电机，确认油泵的旋转方向是否与标牌上箭头指向一致。开机运行后检查油泵进出口压力应在泵的规定使用压力范围之内，并观察油泵在运行过程中有无异常声音或过热现象，一切正常方可安全使用。

常用型号有----CBN-E304泵，CBN-E306，CBN-E308，CBN-E310，CBN-E312，CBN-E314，CBN-E316，CBN-E320，CBN-E325，CBN-F304，CBN-F306，CBN-F308，CBN-F310，CBN-F312，CBN-F314，CBN-F316，CBN-F320，CBN-F325，CBT-E304，CBT-E306，CBT-E308，CBT-E310，CBT-E312，CBT-E314，CBT-E316，CBT-E320，CBT-E325，CBT-F304，CBT-F306，CBT-F308，CBT-F310，CBT-F312，CBT-F314，CBT-F316，CBT-F320，CBT-F325齿轮泵.

更多油泵CBN-F306齿轮泵,CBN-E306的详细信息可来电咨询
