往复单元:柱塞泵 | 品牌:上海啸力 | 型号:2.5MCY14-1B |
材质:铸钢 | 用途:增压泵 | 驱动方式:电动 |
叶轮数目:多级 | 泵轴位置:卧式 | 叶轮结构:封闭式叶轮 |

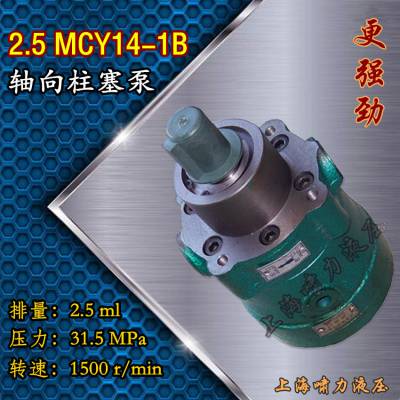

轴向柱塞泵MCY14-1B 2.5MCY14-1B泵的传动轴与缸体用花键联接,带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴转动。每个柱塞端部有一个滑靴,定心弹簧通过内套钢球、回程盘,将滑靴压在与轴线成相应倾斜角的斜盘上。当缸体旋转时,柱塞同时作往复运动,完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上,起初始密封作用。滑靴和配油盘均采用了油液静力平衡,不但减少了泵的磨损,而且使泵具有很高压的容积效率和机械效率,能将具有31.5MPa压力的液压油平稳地输入到液压系统中,以产生工作动力。用于车辆船舶、航空航天、矿山冶金、压铸锻造等领域。
型号说明
具体参数
MCY14-1B | 额定压力Mpa | 理论排量ml/r | 理论扭矩N*m | 额定转速r/min | 传动功率Kw |
1.25 | 31.5 | 1.4 | 7.3 | 1500 | 1.3 |
2.5 | 2.7 | 14.7 | 2.6 | ||
5 | 5.5 | 29.3 | 5.2 | ||
10 | 10.9 | 56.7 | 8.9 | ||
25 | 26.9 | 140 | 22.5 | ||
32 | 34.1 | 177.7 | 27.9 | ||
40 | 41.6 | 217 | 36 | ||
63 | 67.8 | 354.2 | 55.6 | ||
80 | 80.7 | 421 | 72.1 | ||
160 | 165.1 | 861.9 | 93 | ||
250 | 253.7 | 1324..3 | 145.3 | ||
400 | 365.3 | 1906 | 232.4 |
规格尺寸
轴向柱塞泵MCY14-1B 2.5MCY14-1B
